整托扫码方案｜整托入库、料盘读取与库位管理
仓库里耗人力的环节是整托与料盘：几十个箱码朝向不一，人工逐件扫一遍要十几分钟。面阵一体机（XTMZ40 单次成像覆盖 40×30cm、可读 200 个以上码并按位置输出）把整托读取压到一次成像，几秒出全部码值；复核与零散件用批量扫码枪，移动盘点用 PDA。三套设备各管一段，WMS 一次拿到整托数据。
- 1280×1024 / 1408×1024 全局快门
- USB · RS232 · RS485 · 以太网 · I/O
- 支持 DPM 码、蚀刻码与多码同读
- 按 仓储物流整托 工位与节拍配型
仓储物流整托为什么需要专门的读码方案
整托码朝向与高低不一：托盘堆叠后有的码朝上、有的朝侧面，固定一个视角读不全——面阵从顶部一次成像，配合堆叠规范能把覆盖率提上去；个别侧面码留手持补扫工位。
重码与漏码核验：整托读完后要与 ASN 或订单核对，数量与重码当场提示，不合格托盘不放行。
库位管理靠移动端：PDA 装自有 WMS 应用，扫库位码与箱码绑定，实时回传；网络盲区本地暂存，回网续传。
这些差异决定了选型路径：先定码样与工况，再定光源、镜头与接口，最后才是价格。 把实际码样寄过来实测，比看参数表更可靠。
仓储物流整托常见的四类读码工位
同样是读二维码，装在产线上和装在仓库里，选型结论可能完全不同。
整托入库一次成像
单次 200+ 码按位置输出，直接给 WMS
常见配置：XTMZ40 面阵一体机 · 千兆以太网 / RS232
料盘/周转箱读取
料盘码一次成像，按序归档

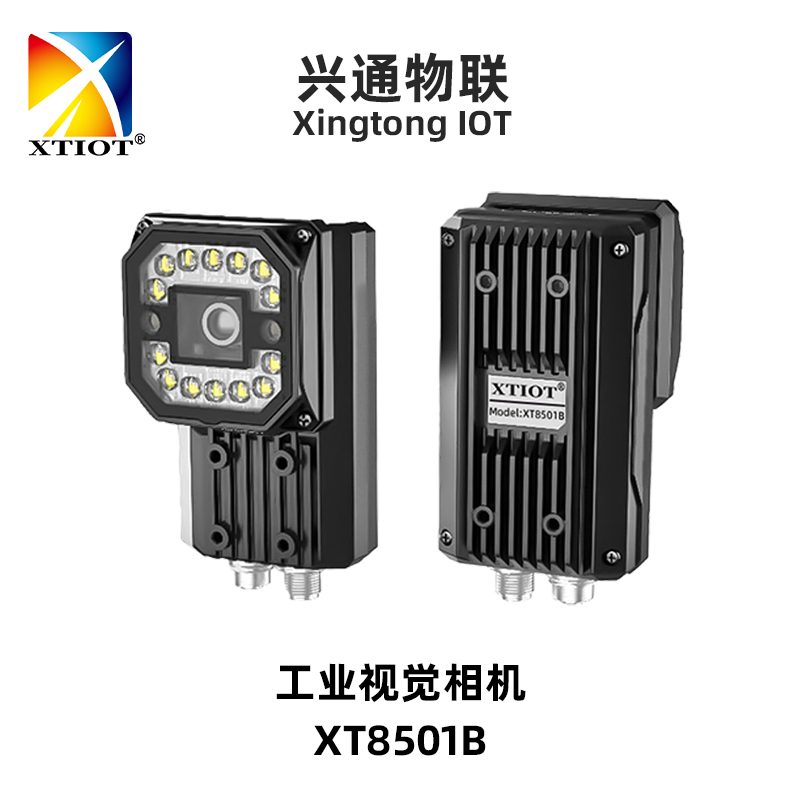

常见配置：XTMZ20 / XT8501B · 千兆网口 / 以太网
零散件与复核
连续扫描，重码即时提示
常见配置：XT6202HD 批量枪 · 无线 USB
库位与盘点
扫库位绑箱码，实时回传 WMS
常见配置：XT8002 手持PDA · Wi-Fi / 4G
仓储物流整托整托扫码的工位与型号对照
| 工位场景 | 建议型号 | 接口 / 触发 | 说明 |
|---|---|---|---|
| 整托入库一次成像 | XTMZ40 面阵一体机 | 千兆以太网 / RS232 | 单次 200+ 码按位置输出，直接给 WMS |
| 料盘/周转箱读取 | XTMZ20 / XT8501B | 千兆网口 / 以太网 | 料盘码一次成像，按序归档 |
| 零散件与复核 | XT6202HD 批量枪 | 无线 USB | 连续扫描，重码即时提示 |
| 库位与盘点 | XT8002 手持PDA | Wi-Fi / 4G | 扫库位绑箱码，实时回传 WMS |
上表是按仓储物流整托常见工况给的起点，实际型号要结合安装距离、视野宽度、码样与节拍实测确认。 我们的做法是先给样品试装，读不出来就换光源或镜头，而不是让产线去迁就设备。
说明：表内型号为对应场景的常见选择，不是只有一种搭配；同一场景可选不同分辨率、 镜头与光源的型号，以实测读码效果为准。
从固定式读码器到手持终端，都是自家在做的型号
结构、光源调试与解码程序在同一体系内完成，仓储物流整托客户提出的改动不用跨供应商协调。 下面几张是各型号的实物，不是效果图。
图片为各型号产品实拍；仓储物流整托项目的具体配置以样品实测与合同约定为准。
仓储物流整托客户可查验的资质与证书
结构、光学调试与解码程序都在自有体系内完成，方案里的每一项参数都能追溯到实测与出厂检验记录。
仓储物流整托工业扫码器常见问题
以下问题来自工厂设备部、仓储物流与系统集成商的真实咨询，答案可直接作为选型依据。
整托几十个码朝向不一，能全读到吗？
顶部一次成像能覆盖朝上与倾斜角度不大的码，朝侧面的码读不到。常见做法是面阵做主读、手持枪做侧码补扫，两边结果在 WMS 里合并。把实际堆叠照片发给我们，先评估覆盖率。
和我们的 WMS 怎么对接？
面阵机型经千兆网口输出结构化数据（码值+位置坐标+数量），批量枪与 PDA 走 USB 或 Wi-Fi。WMS 接口文档发过来，我们把输出格式对齐，联调时配合验证。
工业扫码器能不能接我们现有的 PLC 和 MES？
网口型号支持 TCP、Profinet、EthernetIP、MELSEC、SLMP、Fins、Modbus 等协议，USB 型号走 HID 或 CDC 虚拟串口。PLC 型号报给我们，配置时一起过一遍通讯映射，多数现场不需要额外的中间件。
样品和批量交货周期多久？
常规型号样品 1–3 个工作日发出，批量订单按数量排产，具体交期在合同里写明。含支架、线缆的成套配置需要额外备料时间，一般多 3–5 个工作日。
