整托盘与整箱批量扫码：一次成像，读一片码

Name: 兴通物联 · 工业扫码器与读码方案
Address: 深圳, 广东, CN
Telephone: 13138881881
Price range: 询价

整托与整箱的活，难点不在「读不读得到」，在「一次能拍多大面积、一次能读多少个、读错了怎么判」。工业面阵一体机把相机、光源、镜头与工控机装进一个箱体，托盘往里一放，按一次键，1 秒内出结果，还能按规则比对数量、长度与重复。选型的顺序是先量载具，再定幅面，最后定比对规则。

五款对照

幅面不一样，选错了就白买

先看载具多大，再看一盘有多少个码，最后看要不要比对规则。

型号	像素与分辨率	单次幅面	单次码数	精度	形态与适用载具

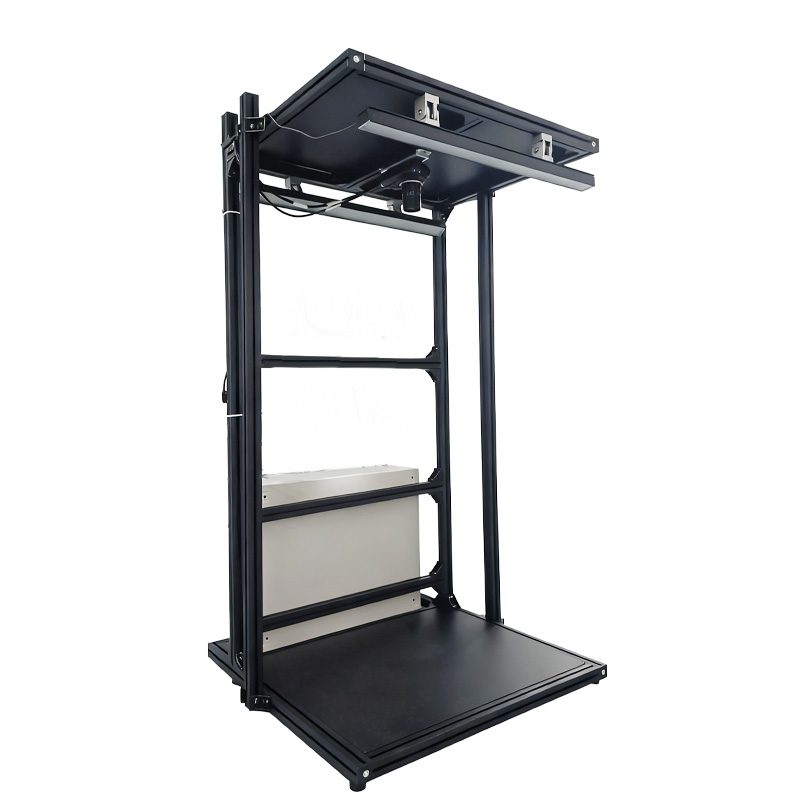

XTMZ20	2000 万 5440×3648	60×45cm	≤196 个	≥3mil	落地支架式，整层料盘与周转箱

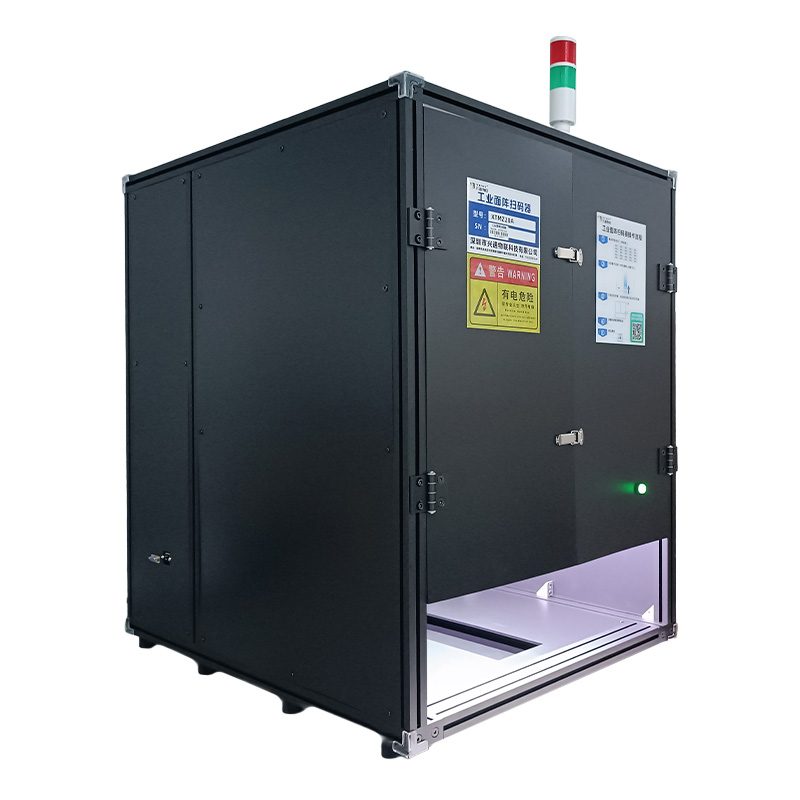

XTMZ20A	2000 万 5440×3648	60×45cm	≤196 个	≥3mil	柜式，40kg，66×80×88cm
XTMZ40	4000 万 5440×7296	40×30cm	200 个以上	≥3mil	桌面一体机，710×610×620mm

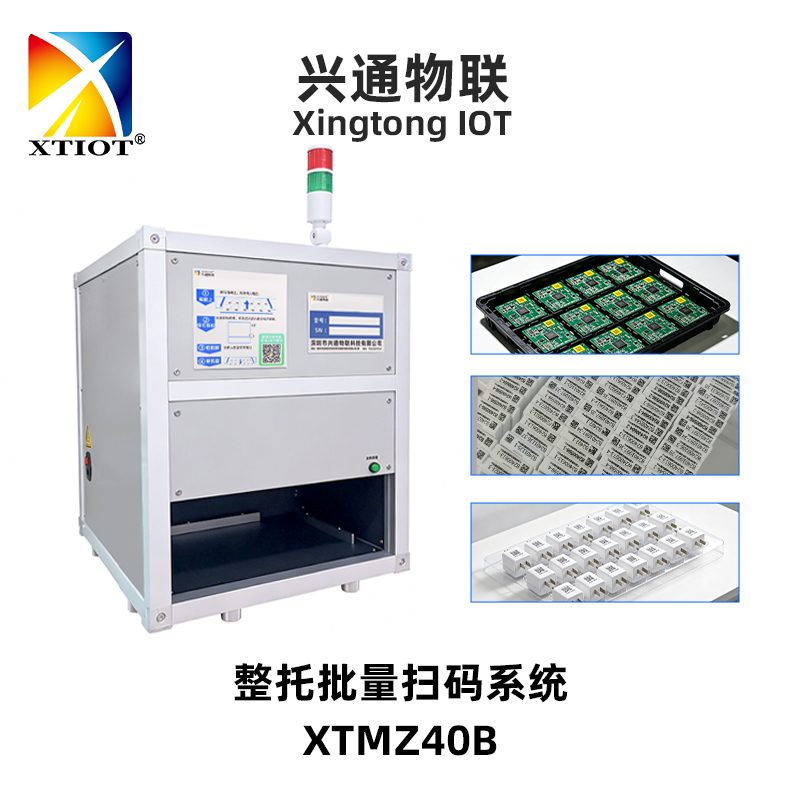

XTMZ40B	4000 万 5440×7296	30×20cm	≤300 个	1D≥3mil、2D≥6mil	整托系统，25kg，配 XTS11 软件

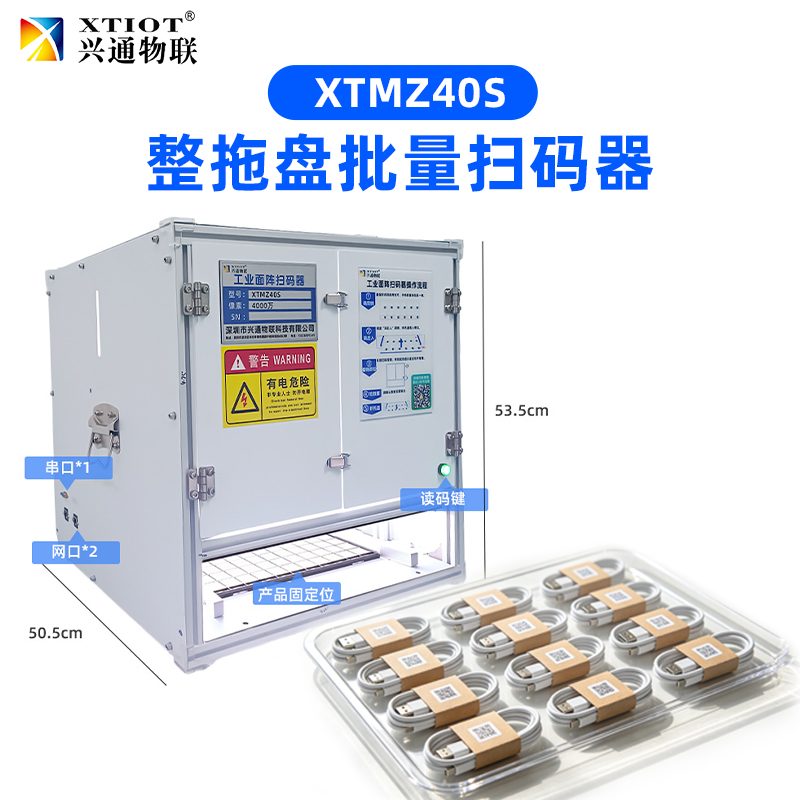

XTMZ40S	4000 万 5440×7296	32×14cm	200 个以上	≥3mil	桌面一体机，50.5cm 见方

机型外观

同为面阵一体机，箱体尺寸差一倍，装法也不同。

为什么用面阵

单件读码比的是精度，整托读码比的是幅面与一次成型。

一托料盘小到 30×20cm，整层周转箱大到 60×45cm。面阵一体机的镜头是定焦广角，整块载具一次进画面，不用分几次拍再拼。

用几台固定式斜着装去拼一个托面，标定与时间差都会带来漏读。面阵是一张图里读出全部码，位置关系天然准确，输出顺序也能按行列来。

相机、镜头、光源、工控机与软件做在一个箱体里，现场只接电源与网线。不用另配光源控制器、不用自己装机柜，也不用为软件单独买一台电脑。

八个场景

半导体、连接器、通讯模块、3C 物料、电子料盘，共同点是「一盘多码」。

一格一颗芯片，一盘几十到上百颗，码在芯片表面或托盘格位旁。整盘放进去一次读完，按格位顺序输出，和 MES 里的站位表逐格对。

载带上的小码间距密、料管里的器件码朝内。幅面小的 XTMZ40S 专门应付这类窄长载具，32×14cm 覆盖一条载带或几支料管。

线材标签细长、绕在线上会弯，逐个扫容易对不准。整把放进幅面，一次读全，系统按标签数量核对把数。

模块外壳激光雕刻码加屏蔽罩反光，是典型的低对比度码。面阵的白光与红光可选，换光源比换设备快。

耳机壳体小、弧面反光，码往往只有 2–3mm。用 4000 万像素机型，单颗码占的像素够，才谈得上稳定读取。

盘面标签、料号二维码、批次码同在盘上。整盘一次读，三条数据一起进系统，不用一盘扫三次。

一箱 20–50 件，箱外箱码与箱内件码要匹配。放进去读一次，系统判数量是否齐、有没有重复件、箱码与件码是否同箱。

药监码、电池追溯码一箱几十个，人工逐个扫耗时长还容易漏。面阵整箱读取后直接出装箱清单，异常单独标出来。

幅面怎么选

宁可幅面大一点，不要让托盘贴着画面边缘。

读完之后

读到码只是第一步，判对判错才是产线要的结果。

能力	解决什么问题
条码长度比对	同一批料的码长度应当一致，长度不对就是混料或标签打错。
单托盘数量匹配	设定一盘应有多少个码，少一个、多一个都判 NG，不用人工数。
数据库重复校验	同一个码在一盘里出现两次，或与上一盘重复，直接标出来。
条件规则	支持添加 100 组条件规则，按料号、批次、工位分别设判定逻辑。
只传正确结果	支持仅上传判定正确的结果，也支持延时上传，避免半盘数据进 MES。
上传通道	串口、TCP Server、TCP Client、HTTP 与 MES 接口，按现有系统选。
