MRZ 证件识读：护照机读区、证件 OCR 与嵌入式模组
MRZ 是护照与证件上那两行机读字符（TD1 / TD2 格式），读它靠的是专门的 OCR 算法，普通扫码器读不出来。这条线有六款：固定式模组 XT2010MRZ、有线枪 XT6201MRZ、无线枪 XT6202MRZ，装在窗口柜台；引擎模组 XT6996M 嵌进自助终端、道闸与工位机；键盘 PDA XT8001D 与全屏 PDA XT8002C 做外勤与移动登记。后三款除了护照 OCR 与驾驶证 PDF417，也照常做仓储单据、产线报工、抄表与巡检——一台设备两用，不必为证件单独买一台专用机。
- Passport OCR、Passport Visa、TD1、TD2
- CMOS 1280 × 800（XT2010MRZ / XT6201MRZ / XT6202MRZ）
- XT2010MRZ 等 6 个型号系列
- 支持样品试装与按工位配型
技术参数
| 识读格式 | Passport OCR、Passport Visa、TD1、TD2；XT6202MRZ 另支持 OCR-B 与身份证 ID 字符 |
|---|---|
| 图像传感器 | CMOS 1280 × 800（XT2010MRZ / XT6201MRZ / XT6202MRZ） |
| 识读精度 | ≥3mil，最低对比度 ≥25% |
| 视场角 | 水平 42°，垂直 28°，对角 50°（XT2010MRZ / XT6201MRZ / XT6202MRZ） |
| 扫描距离 | EAN13 13mil：70–500mm；Code 39 5mil：90–265mm；QR 15mil：40–295mm；Data Matrix 15mil：65–215mm |
| 数据接口 | XT2010MRZ：USB 键盘 / 虚拟串口 / HID-POS / RS232 / TTL / RS485；XT6201MRZ：USB / RS232 / TTL；XT6202MRZ：2.4G / 蓝牙 4.0 / USB |
| 电气 | 5V ±3%；XT2010MRZ 290mA（待机 70mA）；XT6201MRZ 269mA（待机 70mA） |
| 环境 | XT2010MRZ -20 ~ +60℃；XT6201MRZ -10 ~ +50℃；XT6202MRZ -20 ~ +50℃；环境光 0 ~ 100,000Lux |
| 外形重量 | XT2010MRZ 41.2×49.2×24mm / 68g；XT6201MRZ 252g、XT6202MRZ 201g（同枪型尺寸）；XT6996M 21.2×14.5×11.4mm / 3.9g |
| 嵌入式供电 | XT6996M：3.3V ±5%，USB KBW / CDC / HID-POS + TTL232 |
参数以现行规格书为准，不同型号在分辨率、镜头、光源与防护等级上存在差异， 下单前请与工程师确认具体型号。
MRZ 证件识读能做什么
每一条功能都对应现场的一个具体动作，不是参数表上的名词。
| 功能 | 解决什么 | 适用型号 |
|---|---|---|
| 护照 MRZ 识读 | 护照资料页底部两行机读字符，直接输出结构化字段。 | XT2010MRZ / XT6201MRZ / XT6202MRZ / XT6996M / XT8001D / XT8002C |
| 证件 OCR（TD1 / TD2） | 卡式证件的机读区，按 TD1、TD2 格式解析。 | XT2010MRZ / XT6201MRZ / XT6202MRZ / XT6996M / XT8001D / XT8002C |
| 驾驶证 PDF417 | 驾照等证件上的 PDF417 二维码读取。 | XT6201MRZ / XT6202MRZ / XT8001D / XT8002C |
| 嵌入式集成 | 自助终端、取号机、道闸、快递柜、工位机内嵌，提供接线定义与协议说明。 | XT2010MRZ / XT6996M |
| 移动登记 | 上门办证、展会核验、移动执法，4G / Wi-Fi 回传。 | XT6202MRZ / XT8001D / XT8002C |
| 常规二维扫码 | 仓储单据、产线报工、抄表、拣货，与普通扫码器一样用。 | XT6996M / XT8001D / XT8002C |
MRZ 证件识读的型号怎么分

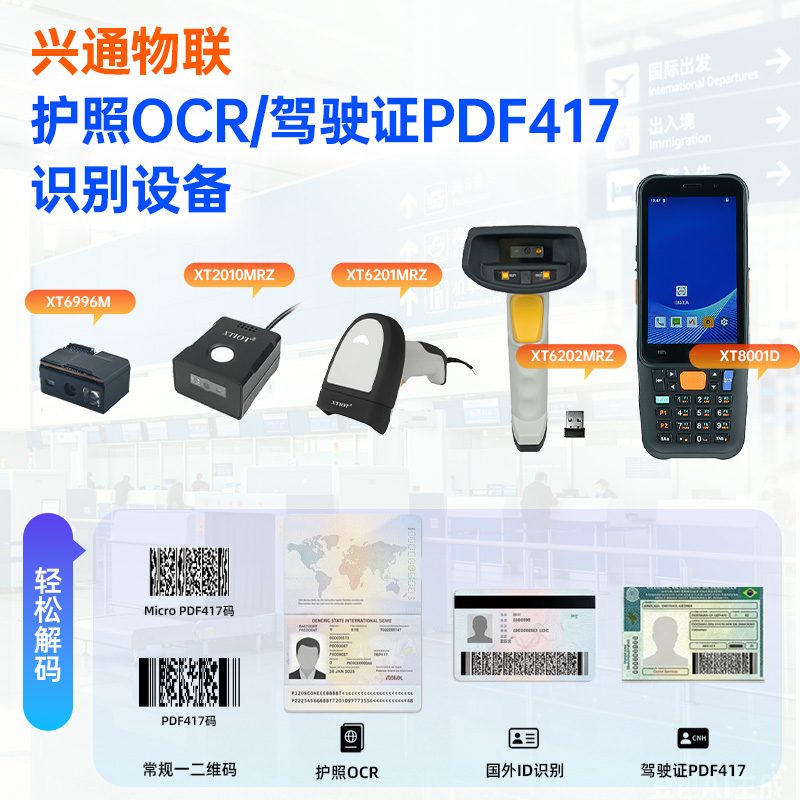

带 MRZ 后缀的是证件识读机型，按安装方式分三类：固定式模组（XT2010MRZ、XT6996M）装设备面板与自助终端，扫描枪（XT6201MRZ、XT6202MRZ）放柜台窗口，PDA（XT8001D、XT8002C）做移动登记。
| 型号 | 形态 | 配置与适用 |
|---|---|---|

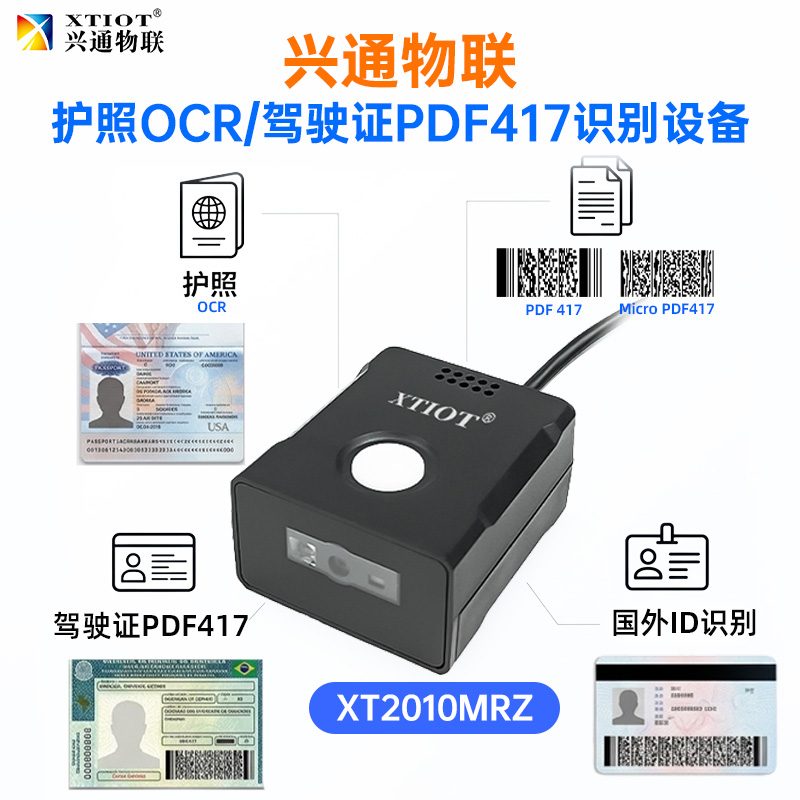

| XT2010MRZ | 固定式 MRZ 扫码模组 | 41.2×49.2×24mm / 68g；1280×800；USB / RS232 / TTL / RS485 |

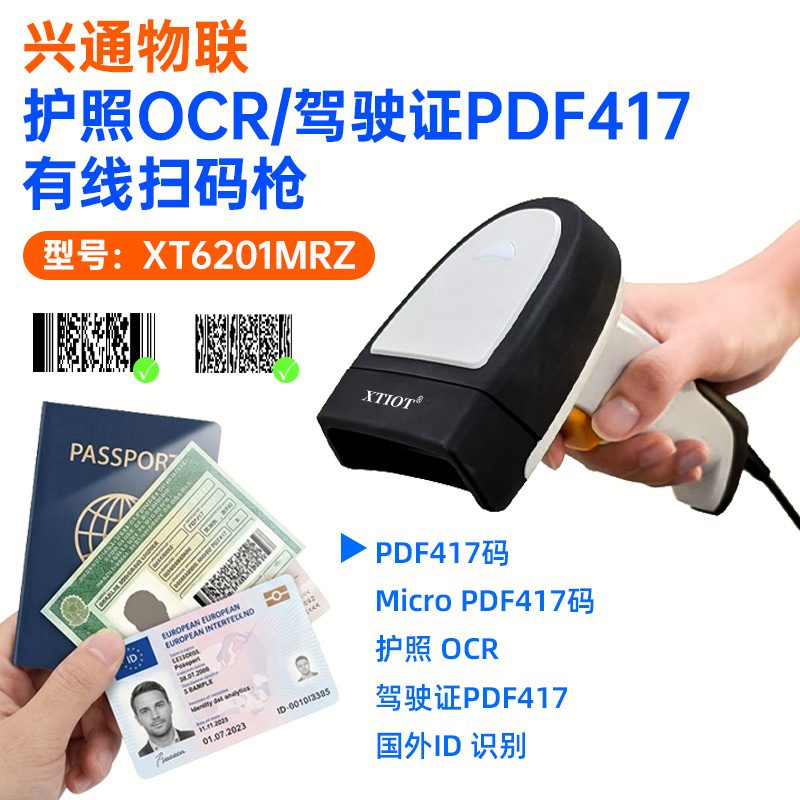

| XT6201MRZ | 有线 MRZ 扫描枪 | 252g；USB / RS232 / TTL 三种订货 |

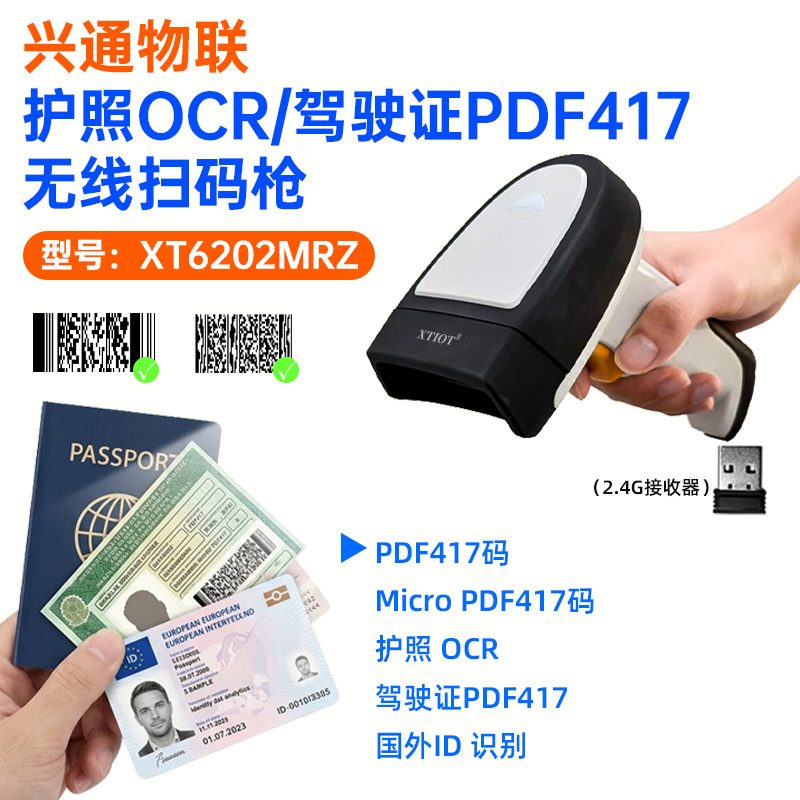

| XT6202MRZ | 无线 MRZ 扫描枪 | 2.4G + 蓝牙 4.0 + USB，201g；可选 2.4G RS232 接收器 |

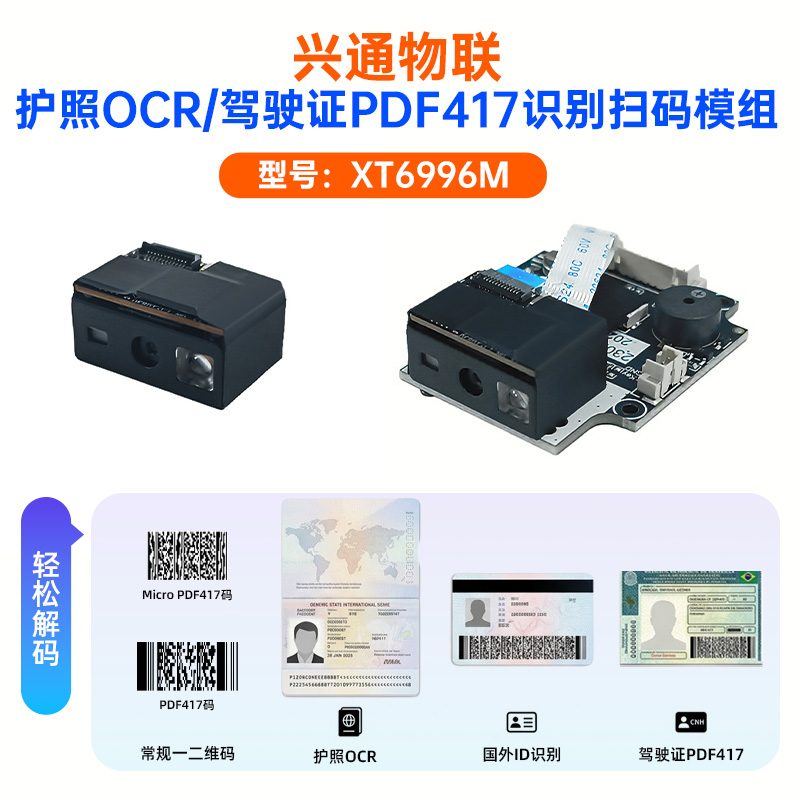

| XT6996M | 二维扫描引擎模组 | 21.2×14.5×11.4mm / 3.9g；3.3V；USB KBW / CDC / HID-POS + TTL232 |

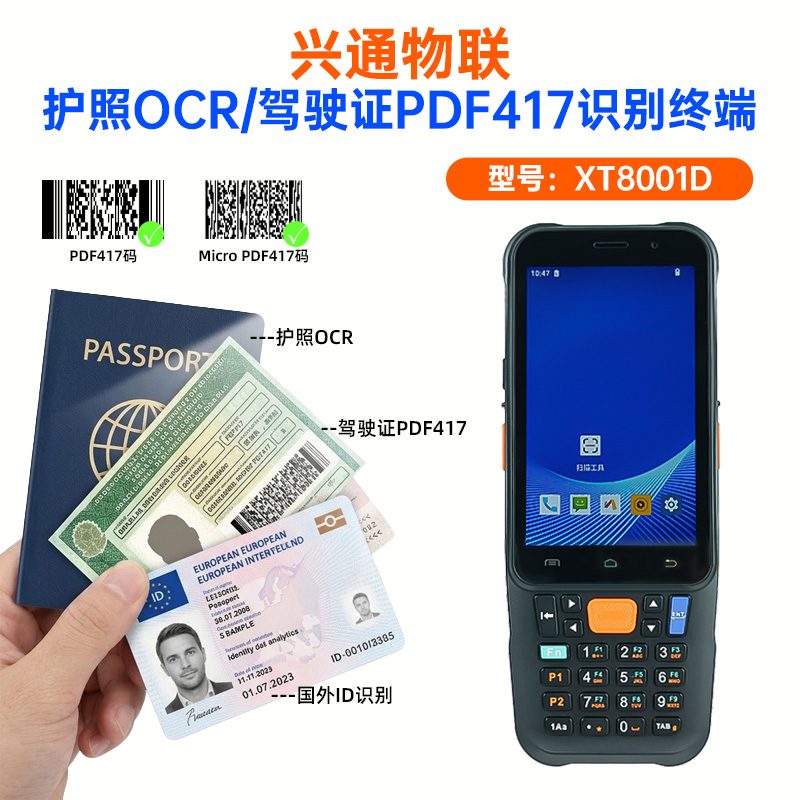

| XT8001D | 键盘式 PDA | Android 15.0、4.0 英寸 480×800、IP67、5050mAh、288g |

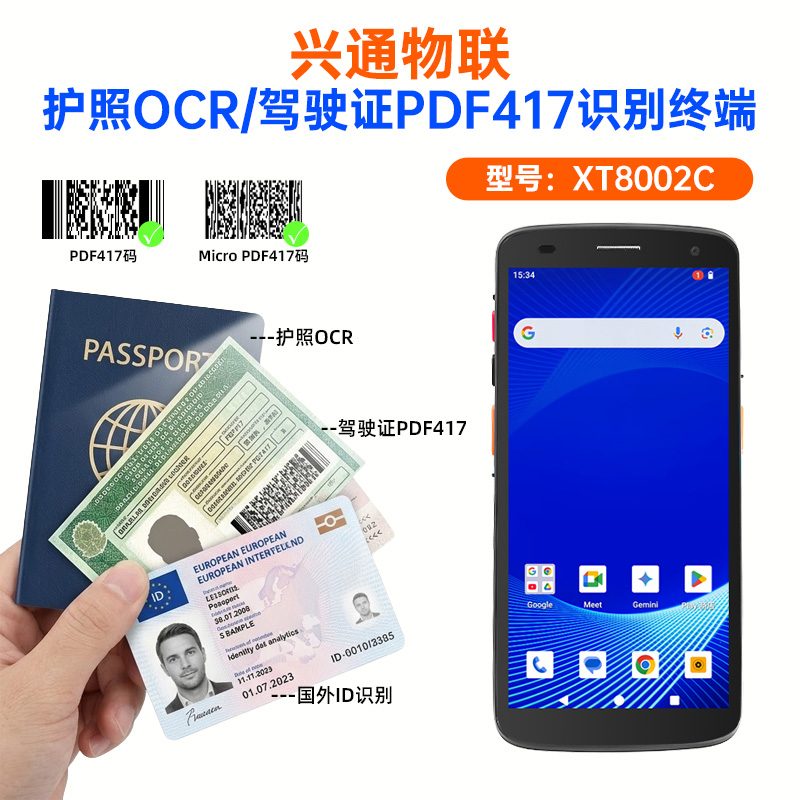

| XT8002C | 全屏 PDA | Android 15.0、6.0 英寸 720×1440、IP67、5000mAh、320g |
MRZ 证件识读为什么这样设计
每一条都对应一个实际装机时遇到的问题。
机读区专读
MRZ 的字符间距与字体是标准化的，算法按 TD1 / TD2 与护照格式解析，读出来直接是证件号、姓名、有效期这些字段，不是一串原始字符。
三种形态接不同工位
柜台窗口用枪（XT6201MRZ / XT6202MRZ）；自助机、道闸、快递柜用模组（XT2010MRZ / XT6996M）；外勤移动登记用 PDA（XT8001D / XT8002C）。
一台设备两用
XT6996M 既是证件模组也是通用二维引擎，可嵌自助终端、取号机、工位机；XT8001D / XT8002C 除证件登记外，照常做仓储单据、产线报工、电力抄表。
接口够杂
RS485、TTL、HID-POS 都能订，老工控机与 POS 机不用换主机。XT2010MRZ 提供六种接口，是这条线里接口种类多的一款。
环境光范围宽
0 ~ 100,000Lux，室内柜台到靠窗、半户外位置都能用，不用另加遮光罩。
体积小好嵌
XT6996M 21.2×14.5×11.4mm、3.9g，XT2010MRZ 41.2×49.2×24mm、68g，嵌进设备面板不占地方。
MRZ 证件识读常用在哪些工位
- 酒店与民宿入住登记、政企与警务窗口
- 机场与口岸辅助查验、售票与验票窗口
- 医院挂号建档、体检登记
- 租车门店、金融开户、展会证件核验
- 自助终端、道闸、快递柜内嵌（XT6996M）
- 仓储单据、产线报工、电力抄表（XT8001D / XT8002C 的常规工业用途）
选型前需要确认的六项
1. 安装位置与可用空间；2. 码的材质与模元大小；3. 安装距离与视野宽度； 4. 产线节拍与触发方式；5. 上位机接口与协议；6. 现场环境（水、粉尘、温度）。
这六项发给我们，型号与配置基本一次定准，避免来回寄样品。
这类活怎么落地
产品页讲能力，方案页讲场景、设置与选型边界。
MRZ 证件识读的研发与制造能力
结构、光学调试与解码程序都在自有体系内完成，方案里的每一项参数都能追溯到实测与出厂检验记录。
MRZ 证件识读常见问题
以下问题来自工厂设备部、仓储物流与系统集成商的真实咨询，答案可直接作为选型依据。
MRZ 和二维码有什么区别？
MRZ 是印在证件上的机读字符区，不是二维码，靠 OCR 算法按 TD1 / TD2 / 护照格式解析。普通扫码器读不出它，必须用带证件识读算法的机型。
能读哪些证件？
护照、签证、身份证机读区、驾驶证 PDF417 等，具体格式以规格书列出的为准。遇到规格书之外的证件，把样件寄过来实测，能读再谈批量。
模组能嵌进我们自己的设备吗？
能。XT6996M 21.2×14.5×11.4mm、3.9g、3.3V，USB 与 TTL232 都有；XT2010MRZ 体积大一些但接口更全，含 RS485。我们提供接线定义与协议说明。
PDA 款只能做证件登记吗？
不是。XT8001D 与 XT8002C 是 Android 15.0 的通用工业 PDA，证件识读只是能力之一，仓储单据、产线报工、抄表、拣货都照常用。
护照覆膜反光读不出来怎么办？
先调入射角度避开反光，再确认覆膜有没有起皱或压痕——这两项对识读影响比算法更大。把样件寄过来实测，比在电话里对参数更快定方案。
