工业扫码器：固定式读码、面阵多码与 OCR 字符识读
工业扫码器先分三种活：产线工位上「一件一扫」，用百万像素固定式读码器（XT8131A 1280×1024 全局快门、30 个码/秒，IP54；XT8161 1408×1024、84 个码/秒、IP67，带 3 进 3 出 I/O）；整托料盘「一次读一片」，用工业面阵扫码一体机（XTMZ40 5440×7296，单次可读 200 个以上 DPM 码）；金属蚀刻、激光雕刻与喷码字符，用 OCR 字符扫码器（XTC8161、XTC8501）。三种设备的镜头、光源与协议都不同，按工况选型比按参数表挑型号可靠。
- CMOS 全局快门 1280×1024（XT8131A）、1408×1024（XT8161）、2560×2048（XT8501B）
- ≥5mil（XT8131A）；3mil（XT8161、XTMZ40、XTMZ40S）；1D≥3mil、2D≥6mil（XTMZ40B）
- XT8131A 等 12 个型号系列
- 支持样品试装与按工位配型
技术参数
| 传感器与分辨率 | CMOS 全局快门 1280×1024（XT8131A）、1408×1024（XT8161）、2560×2048（XT8501B）；卷帘快门 3072×2048（XT8601B）；面阵 5440×3648（XTMZ20 / XTMZ20A）、5440×7296（XTMZ40 / 40B / 40S） |
|---|---|
| 识读精度 | ≥5mil（XT8131A）；3mil（XT8161、XTMZ40、XTMZ40S）；1D≥3mil、2D≥6mil（XTMZ40B） |
| 读取速度 | 30 个码/秒（XT8131A）、84 个码/秒（XT8161）、90 个码/秒（XT8501B / XT8601B）；面阵单次 196 个（XTMZ20A）、200 个以上（XTMZ40 / 40S）、300 个（XTMZ40B） |
| 通讯接口 | USB 2.0（HID / CDC）、RS232、百兆 / 千兆以太网 |
| 通讯协议 | TCP Client / Server、Serial、FTP、HTTP、Profinet、EthernetIP、MELSEC、SLMP、Fins、Modbus |
| 触发方式 | 外部 I/O 触发，3 路输入 3 路输出（XT8161）；光电开关到位给信号，读码结果给 OK/NG |
| 防护与温度 | IP54（XT8131A）、IP67（XT8161，装镜头防水罩）；工作温度 0–50℃ |
| 供电 | USB 5V DC；12–24V DC（XT8131A 串口/网口款）；24V DC（XT8161）；AC 220V（XTMZ40） |
| 外形与重量 | 45×43×25mm、68.5g（XT8131A）；65.2×65.2×42mm、250g（XT8161） |
参数以现行规格书为准，不同型号在分辨率、镜头、光源与防护等级上存在差异， 下单前请与工程师确认具体型号。
工业扫码器能做什么
每一条功能都对应现场的一个具体动作，不是参数表上的名词。
| 功能 | 解决什么 | 适用型号 |
|---|---|---|
| 一次成像多码 | 单次曝光读多个条码，按位置顺序输出，整托与料盘场景不用逐件扫。 | XTMZ40 / XT8161 |
| OCR 字符识读 | 读喷码、钢印、激光刻字的字符与数字，替代人工抄录。 | XTC8161 / XTC8501 |
| DPM 直接标记码 | 金属蚀刻、激光雕刻、点阵打标形成的低对比度码，靠专用光源与解码参数读取。 | XT8161 / XTMZ40 / XTC8161 |
| 外部触发采集 | 光电或 PLC 给信号再拍，避免空拍与重拍，节拍与产线同步。 | XT8131A / XT8161 |
| 结果 I/O 输出 | 读码成功与失败分别输出信号，直接驱动分拣、剔除或报警。 | XT8161 |
| 自动对焦 | 软件控制对焦，换工位或换产品高度后不必手动调镜头。 | XT8161 |
| 图像与数据上传 | 支持 FTP、HTTP 与 TCP 上传，读码记录与异常图片可留档追溯。 | 网口型号 |
| K 系列多码同读 | 手持枪一次曝光读同屏多个码，整箱多标签、成板小件不用逐个对准。 | XT6201K / XT6202K / XT6400K |
工业扫码器的型号怎么分
同一个型号名后面往往跟着镜头、光源、接口三种配置，按工位定配置比按型号名挑更准。
| 型号 | 形态 | 配置与适用 |
|---|---|---|
| XT8131A | 工业固定式读码器 | 1280×1024 全局快门、30 个码/秒、IP54、USB 或串口+网口 |
| XT8131B | 工业固定式读码器 | 同系列机型，镜头与接口按订货型号配置 |

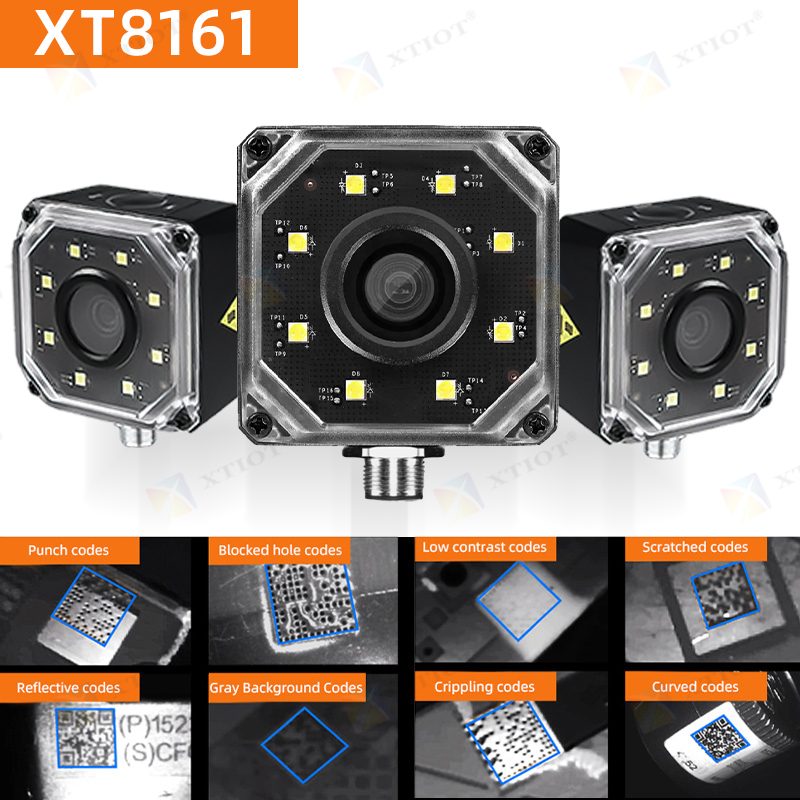

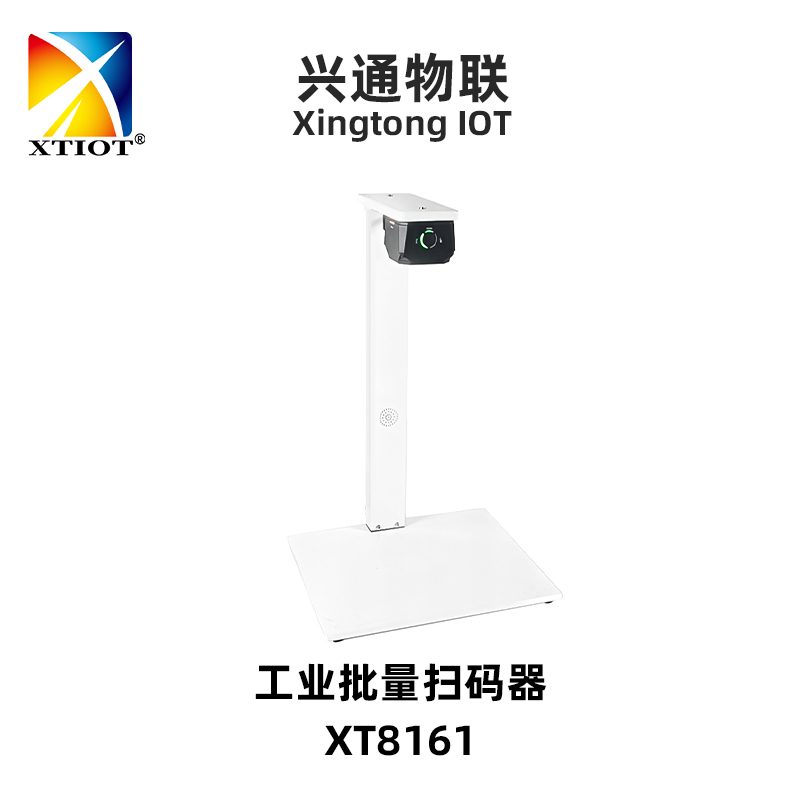

| XT8161 | 工业固定式读码器 | 1408×1024、6/12/15mm 镜头可选、84 个码/秒、IP67、3 进 3 出 I/O |
| XT8501B | 工业多码读码器 | 2560×2048 全局快门、90 个码/秒、8–25mm 镜头、IP67、支持打码评级 |
| XT8601B | 工业远距读码器 | 3072×2048 卷帘快门、90 个码/秒、500–1200mm 远距、IP67 |
| XT9202B | 工业固定式读码器 | 大景深机型，适合安装位置受限的工位 |
| XT2010BHD / CHD / ER / G | 工业固定式扫码器 | 小型化机型；带 HD 为批量款、ER 为远距离款，按工位需求选 |
| XTMZ20 / XTMZ20A | 工业面阵扫码一体机 | 2000 万像素、60×45cm 幅面、单次不超过 196 个码 |
| XTMZ40 / XTMZ40B / XTMZ40S | 工业面阵扫码一体机 | 4000 万像素，单次 200–300 个码；XTMZ40B 配 XTS11 软件与数量比对规则 |
| XTC8161 / XTC8501 | OCR 字符扫码器 | 喷码、钢印、蚀刻字符识读 |
| XTAL01BA / XTAL06 | 流水线扫码器（含支架） | 传送带旁安装，含支架与线缆 |
| XT6201K / XT6202K / XT6400K | 多码同读扫码枪（K 系列） | 带 K 后缀即多码同读：一次成像读同屏多个码，整箱多标签与成板读取 |
工业扫码器为什么这样设计
每一条都对应一个实际装机时遇到的问题。
全局快门，运动不拖影
XT8131A 与 XT8161 用全局快门 CMOS，传送带在走、机械手在动，一次曝光就能拍清，不会像卷帘快门那样把移动中的条码拉成斜条。
多协议直连 PLC
以太网口支持 TCP、Profinet、EthernetIP、MELSEC、SLMP、Fins、Modbus，产线上的 PLC 与 MES 多数能直接对接，不必再写一层中间件。
I/O 按件触发
3 进 3 出 I/O，光电开关到位给触发信号、读码结果输出 OK/NG，节拍与产线对齐，不用靠软件轮询判断什么时候该拍。
光源按材质换
白光与红光照明可选，另有含偏振片的版本。金属件反光、覆膜标签、PCB 蚀刻码，换光源和偏振片通常比改解码参数有效。
防护按现场选
IP54 适合机台内部与干燥车间；IP67 铝合金外壳适合冲洗、粉尘与冷库门口。防护等级选高了不必，选低了会频繁返修。
面阵一次读一片

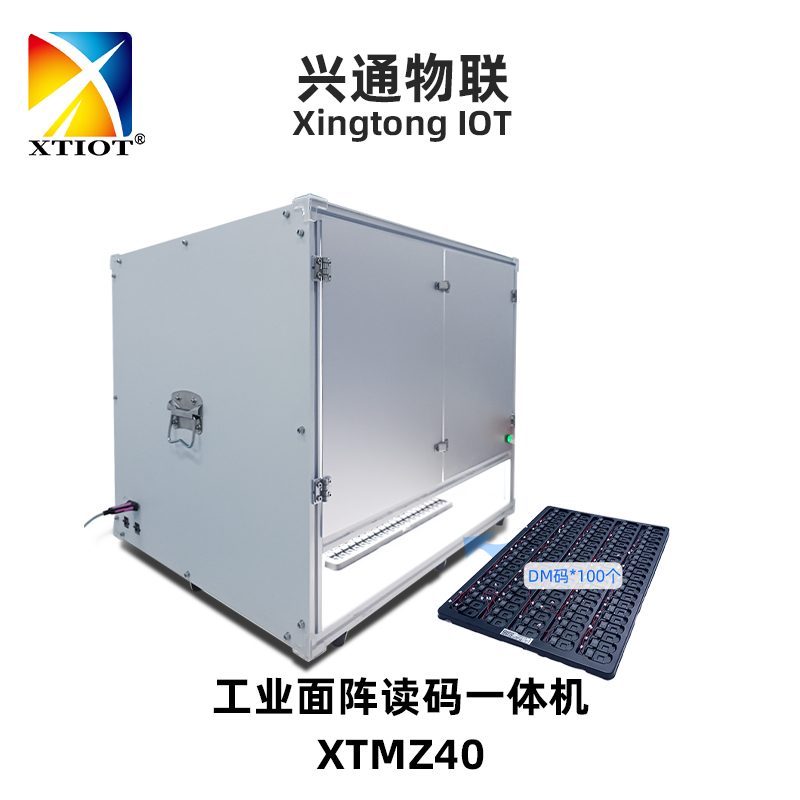

XTMZ40 桌面式一体机单次成像覆盖 40×30cm，同时读 200 个以上 DPM 码并按顺序输出，整托、料盘、成板 PCB 不用逐个扫。
工业扫码器常用在哪些工位
- 汽车零部件与总装线的工序码追溯
- 3C 装配、SMT 与 PCB 板的板号读取
- 锂电池极片、电芯的蚀刻码与喷码
- 金属件激光雕刻码、点阵码读取
- 医药与食品包装线的批号、监管码
- 整托入库与料盘多码批量读取
- 仓储入库复核与出库扫码
选型前需要确认的六项
1. 安装位置与可用空间；2. 码的材质与模元大小；3. 安装距离与视野宽度； 4. 产线节拍与触发方式；5. 上位机接口与协议；6. 现场环境（水、粉尘、温度）。
这六项发给我们，型号与配置基本一次定准，避免来回寄样品。
工业扫码器的研发与制造能力
结构、光学调试与解码程序都在自有体系内完成，方案里的每一项参数都能追溯到实测与出厂检验记录。
工业扫码器常见问题
以下问题来自工厂设备部、仓储物流与系统集成商的真实咨询，答案可直接作为选型依据。
产线在动，读码总是不稳，问题出在哪？
先看快门类型与曝光时间。卷帘快门在运动场景会把码拉斜，全局快门才能一次拍清；其次是触发，靠软件连续拍、靠 I/O 按件触发，稳定性差别很大。XT8131A 与 XT8161 都是全局快门，支持外部触发，把这两项配对，多数抖动问题会消失。
金属件上的蚀刻码、激光码读不出来怎么办？
这类是 DPM 码，对比度低、表面有方向性反光。处理顺序是：先换光源角度（低角度打光让刻痕产生阴影），再加偏振片压反光，最后才调解码参数。XT8161 支持模块化光源与偏振镜头罩，XTMZ40 适合成片读取。
我们的 PLC 是西门子/三菱，能直接对接吗？
能。网口型号支持 Profinet、EthernetIP、MELSEC、SLMP、Modbus 等协议，具体用哪种按 PLC 型号定，配置由我们和你的电气工程师一起过一遍。
IP54 和 IP67 怎么选？
机台内部、干燥车间用 IP54 足够；有水冲洗、切削液飞溅、粉尘大或冷库门口结露的，选 IP67。防护等级选高了成本上升，选低了故障率上升，按现场环境定。
