半导体与 3C 物料的微小码、DPM 码怎么读
这类码的共同点是：小、浅、反光、位置不固定。读不出来，多数不是解码算法不行，而是成像没做好—— 光怎么打、镜头离多远、幅面留多少余量。顺序是先把码拍清楚，再谈解码参数；先寄最难的那件样，再谈型号。
- 四类表面：激光雕刻、点阵打标、化学蚀刻、丝印喷码
- 单件用 XT8161（3mil）、一视野多码用 XT8501B（500 万像素）
- 整盘用 XTMZ40 / XTMZ40S，单次 200 个码以上
- 白光与红光可选，支持偏振与低角度打光
先看你的是哪一种
同样是 DPM，激光烧蚀和点阵打标的读法不一样。
| 码的类型 | 表面特征 | 读取难点 | 处理方向 | 常用机型 |
|---|---|---|---|---|
| 激光雕刻码 | 金属或塑胶表面烧蚀出凹坑，边缘有熔渣 | 对比度低、方向性反光 | 低角度打光让凹坑出阴影，加偏振压反光 | XT8161 / XTMZ40S |
| 点阵打标（DPM） | 一排排小点组成，点径往往不到 0.1mm | 点连不成线，分辨率不够就断 | 500 万像素以上 + 近距镜头，幅面别贪大 | XT8501B / XTMZ40B |
| 化学蚀刻 | 蚀刻深度不均，边缘发毛 | 对比度随批次波动，同一批里也有差异 | 侧向光 + 多帧平均，按最差的那件调 | XT8161 / XTMZ40 |
| 丝印与喷码 | 墨水扩散、覆膜反光 | 反光盖住码，或墨点糊在一起 | 偏振片 + 改入射角，必要时换红光 | XT8501B / XTMZ40S |
半导体与 3C 产线上的实际读法
载具、码位、码尺寸不一样，选型结果就不一样。
半导体 IC 托盘
一格一颗，码在芯片表面或格位旁，尺寸常在 2–3mm。整盘进 XTMZ40B 的 30×20cm 幅面，一次读完按格位输出，与 MES 站位表对。
载带与料管
载带上的码间距密，料管里的器件码朝内。XTMZ40S 的 32×14cm 幅面正好覆盖一条载带，不用把载带剪断。
连接器与数据线
线材标签绕在线上会弯，码面不是平面。用 500 万像素的 XT8501B 一视野多码，整把线放进去读，省掉一根根对准。
通讯模块
屏蔽罩是拉丝金属，激光码打在上面反光强。先改光源角度，再加偏振，最后才调解码参数——顺序反了会白折腾。
3C 物料与耳机
耳机壳体弧面、颜色深，码小又低对比度。这类要靠像素堆：4000 万像素面阵，单颗码占的像素够，才有稳定的余量。
PCB 板雕刻码
板边或板内的雕刻码，旁边就是元件与焊盘。XT8161 用微距镜头近距拍，视野只罩住码区，避免把整板拍进来。
四款常用机型
单件、一视野多码、整盘，三种活对应三种形态。

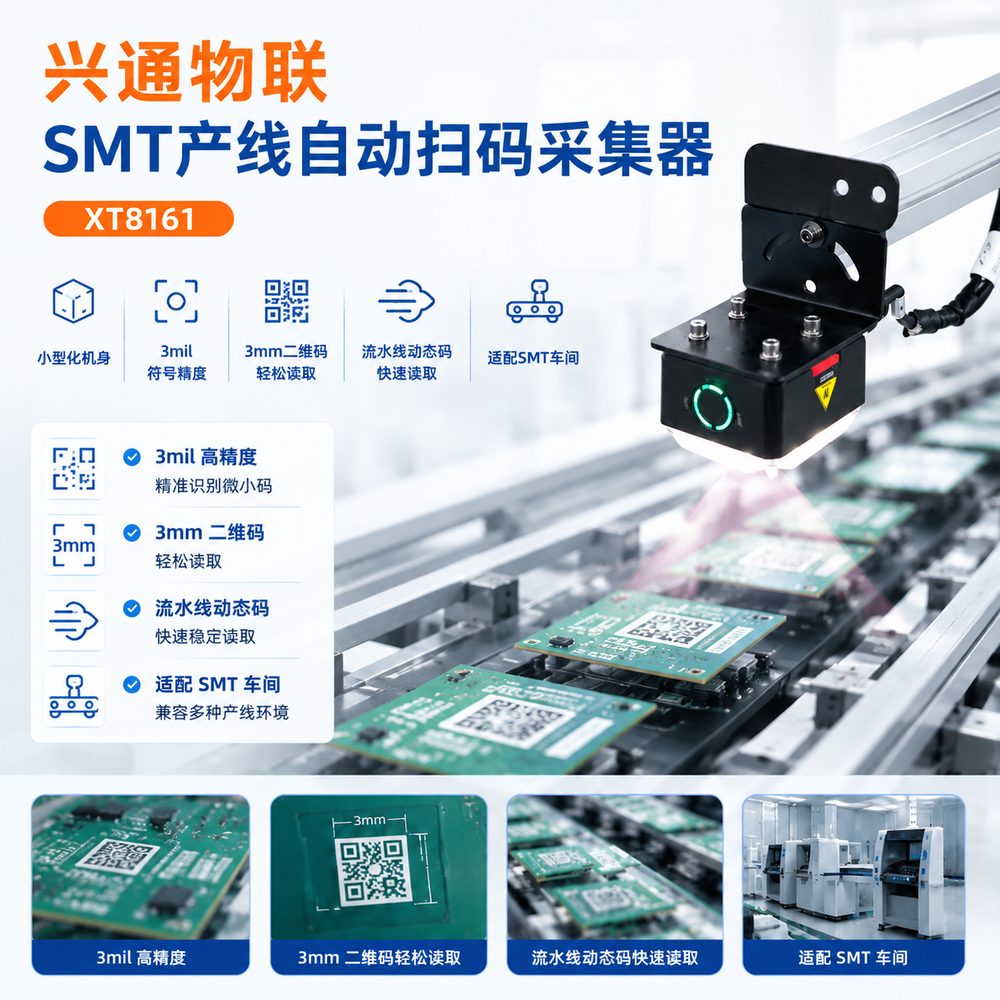

1408×1024、84 个码/秒、3mil、3 进 3 出 I/O

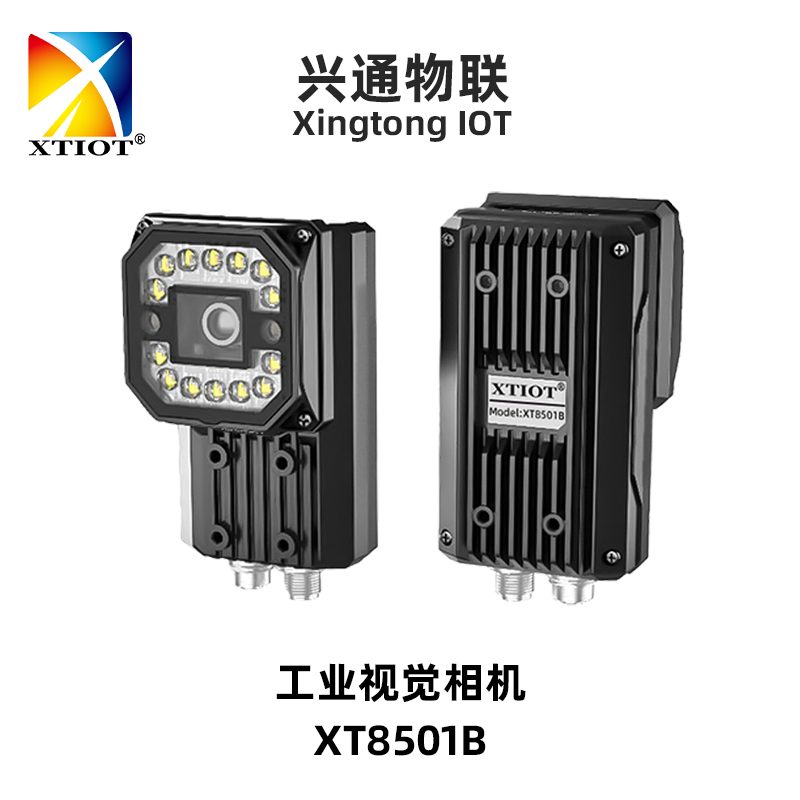

500 万像素、90 个码/秒、8–25mm 镜头、打码评级

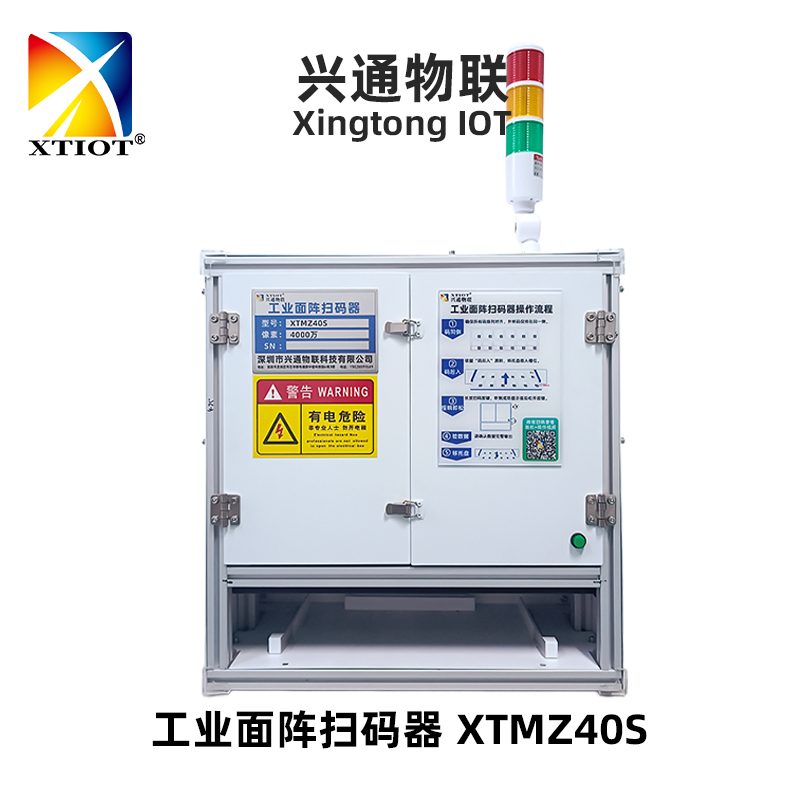

4000 万像素、32×14cm、单次 200 个码以上

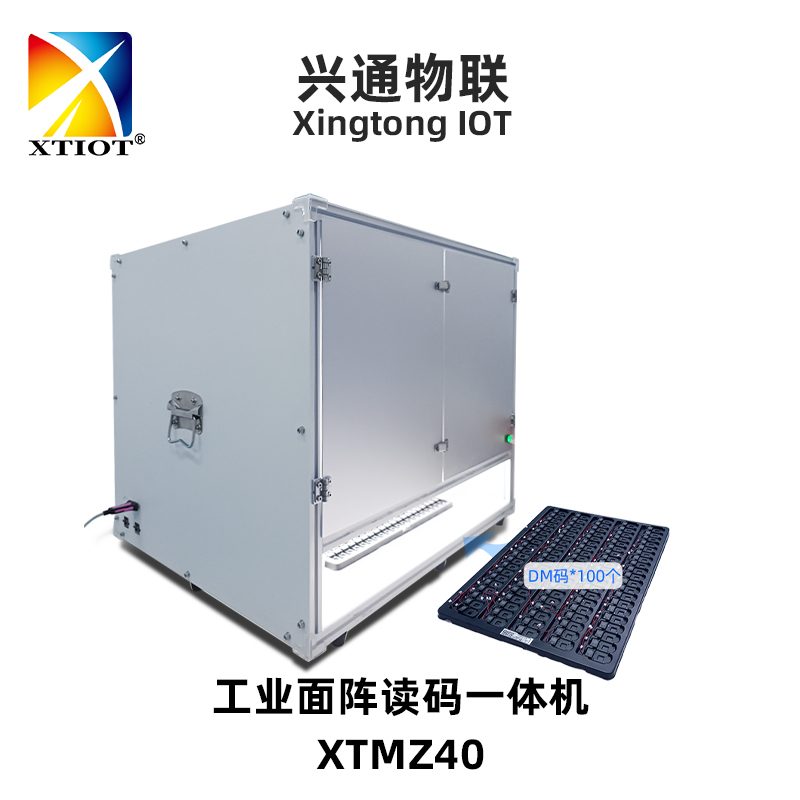

4000 万像素、40×30cm、单次 200 个码以上
像素、幅面与精度
幅面越大，单颗小码占的像素越少，这是整盘读小码要算的账。
| 型号 | 分辨率 | 幅面 | 精度与评级 | 适合的码 |
|---|---|---|---|---|
| XT8161 | 1408×1024 | 按镜头定 | 3mil（厂家标注） | 单件雕刻码、板边码 |
| XT8501B | 2560×2048 | 按镜头定，8–25mm 可选 | 支持 ISO15415 / 15416 / 29158 评级 | 一视野多码、点阵码 |
| XTMZ40 | 5440×7296 | 40×30cm | ≥3mil | 成板、整层料盘 |
| XTMZ40S | 5440×7296 | 32×14cm | ≥3mil | 料管、载带、单盘 IC |
四条原因，按这个顺序查
先看图，再换光，最后才动参数。
对比度不够
码和底色都是深灰，或者金属件整体发亮。人眼看着有码，相机拍出来是一片。换低角度光让刻痕投影，比调算法有效。
反光方向不对
同一批件，摆正能读、歪一点就读不出——这是方向性反光。偏振片要转到与反射光垂直，不是装上就行。
码太小，像素不够
2mm 的码在 60cm 幅面上只占几十个像素，解码器没有余量。要么换短焦靠近拍，要么换高像素机型。
运动模糊
产线在走，曝光时间一长就糊。用全局快门、缩短曝光、加补光，三件事一起做。
从样件到上线
DPM 项目最怕拿样张验收，产线上的件和样张从来不一样。
- 寄样件：把最难读的那几件寄过来（不必挑品相好的），我们逐件读，给出能读与不能读的边界。
- 定幅面：按载具定，不按码定。幅面一大，单颗码占的像素就少，这是整托读小码的主要矛盾。
- 定光源：白光通用，红光对某些覆膜与油墨更清楚；偏振片按反光类型选，先试再定。
- 联调：先跑通串口或 TCP 出数据，再接 HTTP 与 MES。字段、编码、分隔符一次对清。
DPM 码没有统一的外观标准，同样的工艺不同厂家、不同批次读出来差别很大。选型阶段按样件实测， 不要只对着参数表比像素。
微小码与 DPM 识读的研发与制造能力
结构、光学调试与解码程序都在自有体系内完成，方案里的每一项参数都能追溯到实测与出厂检验记录。
DPM 与微小码常见问题
以下问题来自工厂设备部、仓储物流与系统集成商的真实咨询，答案可直接作为选型依据。
DPM 码和普通二维码有什么区别？
普通二维码是印上去的，深浅分明；DPM 是直接标在零件表面（激光、点阵、蚀刻），靠凹坑或材质变化成像，对比度低、还带方向性反光。读它靠的是打光与像素，不是靠算法硬算。
蚀刻码读不出来，是不是设备不行？
先看成像。把拍到的图调出来，码在图上清不清楚——图上看不清，换多贵的设备都读不出。图清楚但读不出，再调解码参数与码制设置。
一托盘几百颗能一次读完吗？
面阵单次上限在 196–300 个（按型号），实际能读多少取决于码尺寸与间距。超过上限就分区读，或换更大画幅的机型。
金属件反光怎么处理？
三步：改光源入射角（越低越能显出刻痕）、加偏振片并旋转到消光位置、最后才考虑换红光。很多现场是偏振片装了但没转对角度。
码被油污或镀层盖住还能读吗？
轻微油污多数能读，厚油膜或整层镀覆会破坏码的结构，这种情况要在工艺端改，设备端只能尽量提高对比度。寄样件过来，我们给结论。
能对接 MES 吗？
能。固定式支持 TCP、Profinet、Ethernet-IP、Modbus 等；面阵支持串口、TCP、HTTP 与 MES 接口，按现有系统的字段来映射。
先寄样件过来
码能不能读、一次能读几个，寄样实测比看参数表快。样件上机跑一遍，我们给结论与推荐型号， 再谈配置与数量。
