流水线高速扫码：线在走，码要一次读全
流水线读码不是把设备架上去就行。要定三件事：线速与码在视野里停留多久、一箱上要读几个码、 读到的结果交给谁。线速决定快门与帧率，码数与码尺寸决定视野和像素，结果交给 PLC 还是 MES 决定接口与协议。 这三件定了，型号基本就定了。
- 五款固定式：XT8131A / XT8131B / XT8161 / XT8501B / XT8601B
- 全局快门 30–40fps，配合 I/O 按件触发
- 读取速度 30–90 个码/秒，一箱多码一次成像
- Profinet / Ethernet-IP / Modbus 直连 PLC
产线上装在哪，决定选哪台
同样是读码，侧装一件一扫、顶装整箱、远距整托，镜头与快门的要求完全不同。
| 工位与场景 | 常用机型 | 安装方式 | 落地要点 |
|---|---|---|---|
| 传送带侧面一件一扫 | XT8131A / XT8161 | 侧装支架，镜头距码面约 150–400mm | 光电开关按件触发；一件一码，读不到就报警停线 |
| 顶装整箱多个标签 | XT8501B（500 万像素） | 顶装约 400–700mm，配广角镜头 | 一箱 3–6 个标签一次成像，按位置顺序输出，上位机按序取字段 |
| 大件与整托过线 | XT8601B（600 万像素） | 500–1200mm 远距，立杆或龙门架 | 大件不贴机，视野罩住整托截面；按线速定曝光 |
| 微小码与雕刻码 | XT8161（3mil） | 近距约 80–150mm，配微距镜头 | 低角度打光让刻痕出阴影，再加偏振压反光 |
| 分拣线多面读码 | 2–3 台组合（XT8131A / XT8161） | 顶 + 左 + 右三面安装 | 主控按到达时间合并三面结果，同一个码只留一条 |
这五款长什么样
都是固定式，差别在像素、快门、镜头与防护等级。

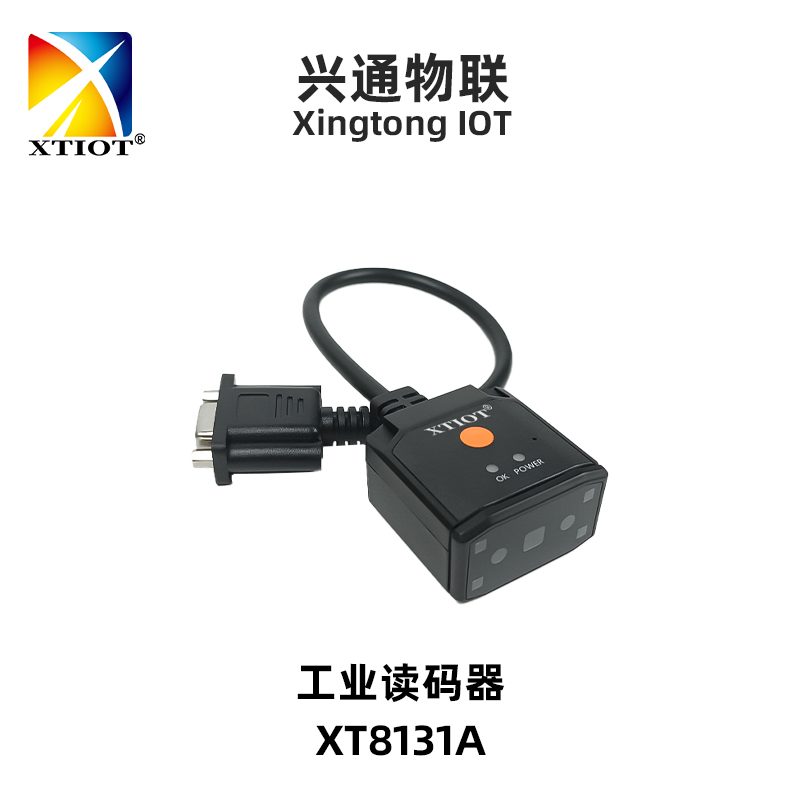

1280×1024 全局快门、30 个码/秒、IP54、USB 或串口+网口

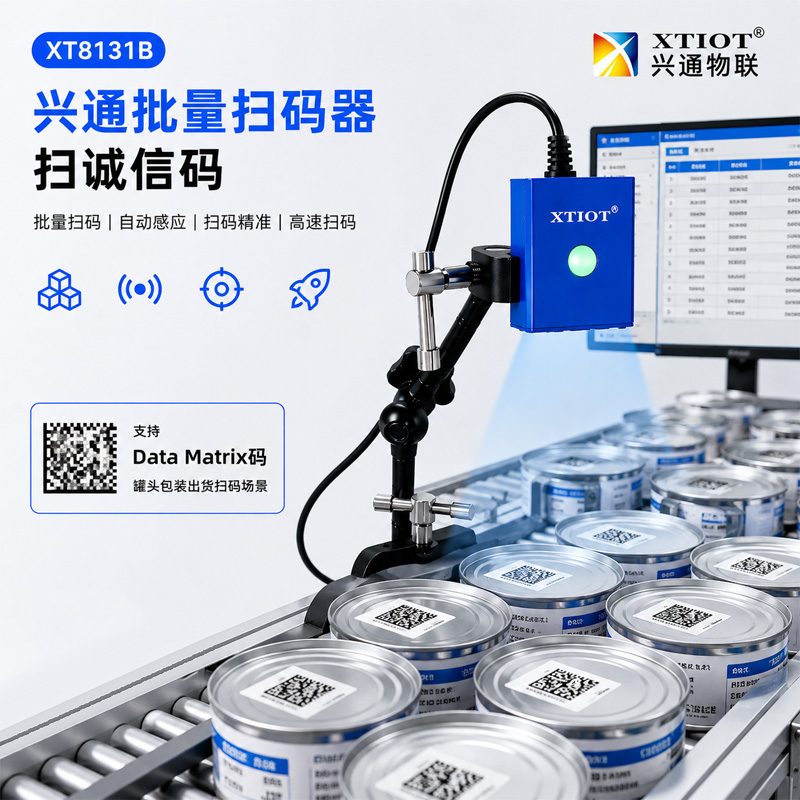

输送线上罐盖 Data Matrix 批量读码，自动感应出数
1408×1024、84 个码/秒、3 进 3 出 I/O、IP67
500 万像素、90 个码/秒、8–25mm 镜头可选、打码评级

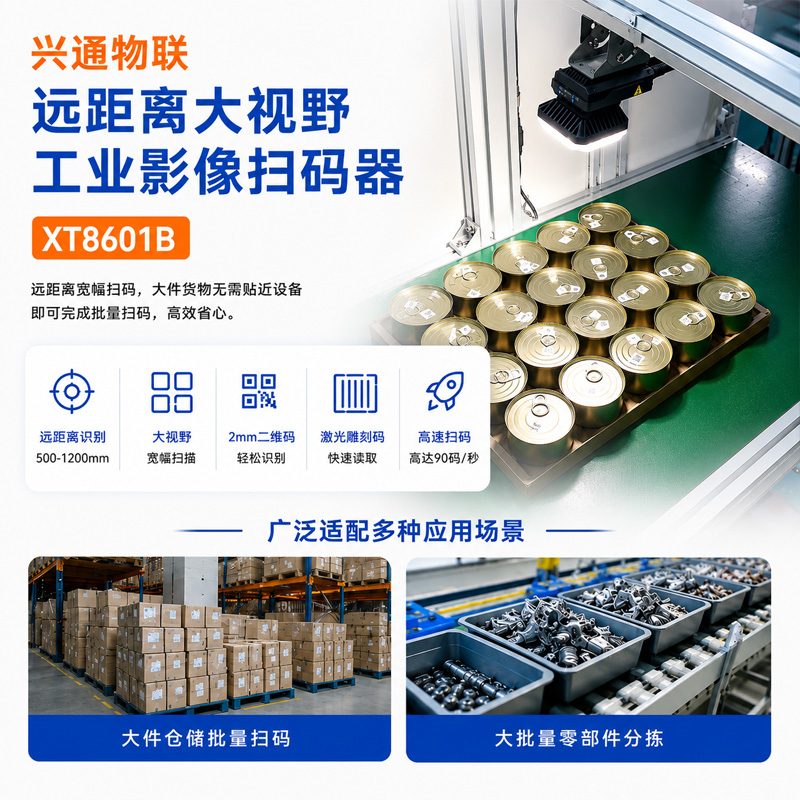

600 万像素、500–1200mm、大件与整托批量读
五款的硬指标
同一张表横向比，先按分辨率与快门筛，再按镜头与接口定。
| 型号 | 分辨率 | 快门 | 读取速度 | 镜头 | 接口与 I/O | 防护 |
|---|---|---|---|---|---|---|
| XT8131A | 1280×1024 | 全局快门 | 30 个码/秒 | 按订货型号 | USB、RS232 + 网口 | IP54 |
| XT8131B | 同系列 | 全局快门 | 30 个码/秒 | 按订货型号 | USB、RS232 + 网口 | IP54 |
| XT8161 | 1408×1024 | 全局快门 | 84 个码/秒 | 6 / 12 / 15mm | 千兆网、RS232、3 进 3 出 I/O | IP67 |
| XT8501B | 2560×2048 | 全局快门 | 90 个码/秒 | 8 / 12 / 16 / 25mm | 千兆网、RS232、3 进 3 出 I/O | IP67 |
| XT8601B | 3072×2048 | 卷帘快门 | 90 个码/秒 | 8 / 12 / 16 / 25mm | 千兆网、RS232、3 进 3 出 I/O | IP67 |
产线读码和手持读码不是一回事
人拿枪读，可以找角度、可以停一下；产线不行。
节拍对得上
产线不会等设备。XT8501B 处理帧率 40fps、XT8601B 30fps，配合 I/O 按件触发，每个工件只拍一次，不靠软件轮询判断什么时候该拍，节拍与线速对齐。
结果能回给设备
读码不是只把字符串送进电脑。3 路输入 3 路输出，读码成功与失败分别给信号，直接驱动剔除气缸、分拣摆臂或声光报警，不良品不会流到下一站。
装上就不用天天调
支架固定、24V 供电、IP67 铝合金外壳，换班不用交接设备。换产品时改配方或调曝光，不用重新装一遍。
实际产线上的做法
每一条都对应一个具体的工位与一个具体的麻烦。
SMT 产线读板边码
PCB 拼板边上的二维码只有几毫米，板上元件高低不平。XT8161 用 3mil 精度加微距镜头，装在贴片机出口，板子走过就拍，读到的板号直接进 SMT 车间的 MES。
医药封条一次读 6 个码

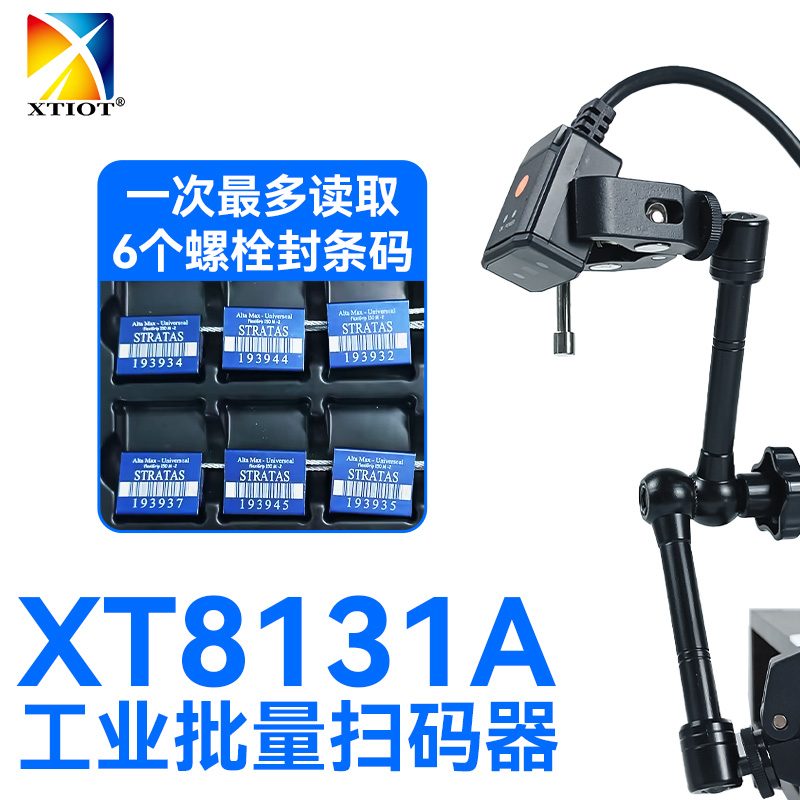

疫苗与生物制品的外箱封条上，一排螺栓封条各有二维码，人工逐个扫要半分钟。XT8131A 一次曝光把 6 个码读完，按从左到右顺序输出，与装箱单逐项比对。
整箱出货复核
一箱上常有箱码、品名规格码、合格证码三张标签。XT8501B 顶装、500 万像素广角，一次拍完整箱面，三条数据按位置固定输出，系统直接判是否同箱、是否漏装。
大件仓储与月台
纸箱堆到 1 米多高，扫码枪要爬梯子。XT8601B 在 500–1200mm 外读，装在月台龙门架上，叉车过去就完成整托读取，人不用贴近货物。
从量现场到验收的顺序
顺序对了，寄一次样、跑一次线就能定。
- 算视野：幅面 = 单个码尺寸 × 一屏要读的码数 + 上下左右余量。码不要贴视野边缘，四周留 10–15%。
- 定距离与镜头：8mm 视野宽、工作距离近；25mm 视野窄、打得远。先量安装空间，再反推焦距。
- 定触发：光电开关、编码器或 PLC 给信号，按件触发。连续自由跑适合调试，不适合量产。
- 调光：白光通用；金属、覆膜、注塑件先试低角度与偏振，再考虑换红光。
- 对协议：Profinet、Ethernet-IP、MELSEC、Modbus、TCP 都能出，给接线定义与点表，和电气工程师过一遍。
- 连续试跑：至少跑两小时，统计误读与漏读，再定验收口径。
安装距离表中的数字是常见范围，实际以镜头焦距与视野核算为准；不同批次的打印质量也会影响读取， 试跑时用真实产品，不要用样张。
装上去读不稳，多半是这四条
都不是换个更贵的型号能解决的。
运动中的码被拉斜
卷帘快门逐行曝光，线在走、码在动，拍出来是斜的。XT8601B 是卷帘，适合静态或慢速场景；高速产线用全局快门的 XT8131A、XT8161、XT8501B。
金属件一片反光
抛光面、铝件、镀层会把光直接反回镜头，码被白光盖住。先改入射角，再加偏振片，最后才是调解码参数。
码贴在视野边缘
镜头边缘有畸变与暗角，同样的码在中间能读、在边上读不出。把常用码位放在画面中央区域。
触发信号抖一下
光电被振动或反光误触发，会空拍或重拍。加延时与滤波，或用编码器按固定距离触发。
固定式读码器的研发与制造能力
结构、光学调试与解码程序都在自有体系内完成，方案里的每一项参数都能追溯到实测与出厂检验记录。
流水线扫码常见问题
以下问题来自工厂设备部、仓储物流与系统集成商的真实咨询，答案可直接作为选型依据。
线速 1.5 m/s，能读得清吗？
能不能读取决于码在视野里停留多久与曝光时间。全局快门加按件触发，多数传送带速度下可以读；具体要按码的尺寸、打印质量与安装距离试跑。把线速、码尺寸告诉我们，先算一遍停留时间再定型号。
一条线上好几个码，能一次读完吗？
XT8501B 500 万像素、XT8601B 600 万像素都支持一次成像读多码，按位置顺序输出。一箱三五个标签没问题；整托几十上百个码，改用面阵一体机更稳。
必须停线才能读吗？
不用。固定式读码器本来就是动态读的，线在走、工件经过视野时触发拍照。停线读属于静态模式，只在调试或特殊工位用。
读码结果怎么交给 PLC？
两条路：一是 I/O，3 路输入 3 路输出，OK/NG 直接给信号；二是总线，Profinet、Ethernet-IP、MELSEC、Modbus 都能出，PLC 按寄存器取值。两种可以同时用。
镜头 8mm 还是 25mm？
看安装空间。位置窄、要拍大画面，选 8mm；装得远、只看一小块，选 25mm。同一个型号换镜头就能换视野，不用换整机。
IP54 和 IP67 差在哪？
IP54 防尘防溅水，适合机台内部与干燥车间；IP67 可短时浸水，适合冲洗、切削液飞溅、粉尘大或冷库门口。按现场环境选，选低了故障率会上去。
先寄样件过来
码能不能读、一次能读几个，寄样实测比看参数表快。样件上机跑一遍，我们给结论与推荐型号， 再谈配置与数量。
技术：13138881881 / 13828891549
商务：13302928235 / 13168755111
